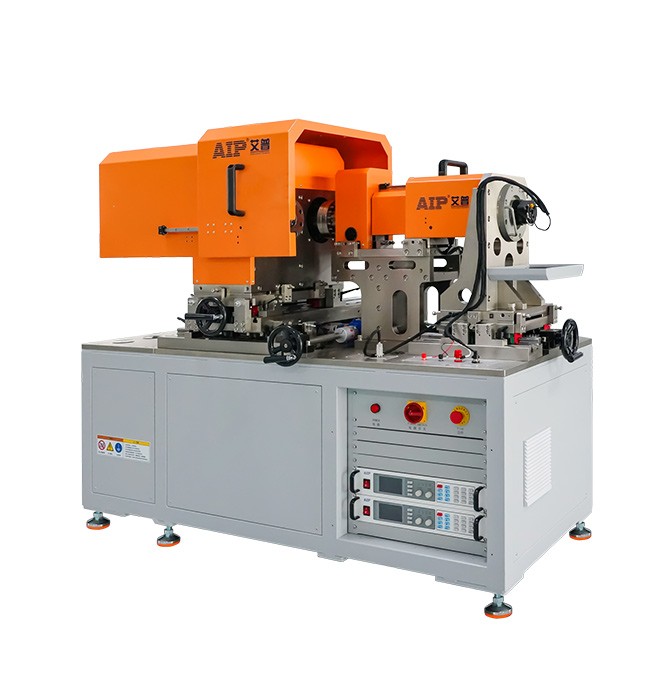

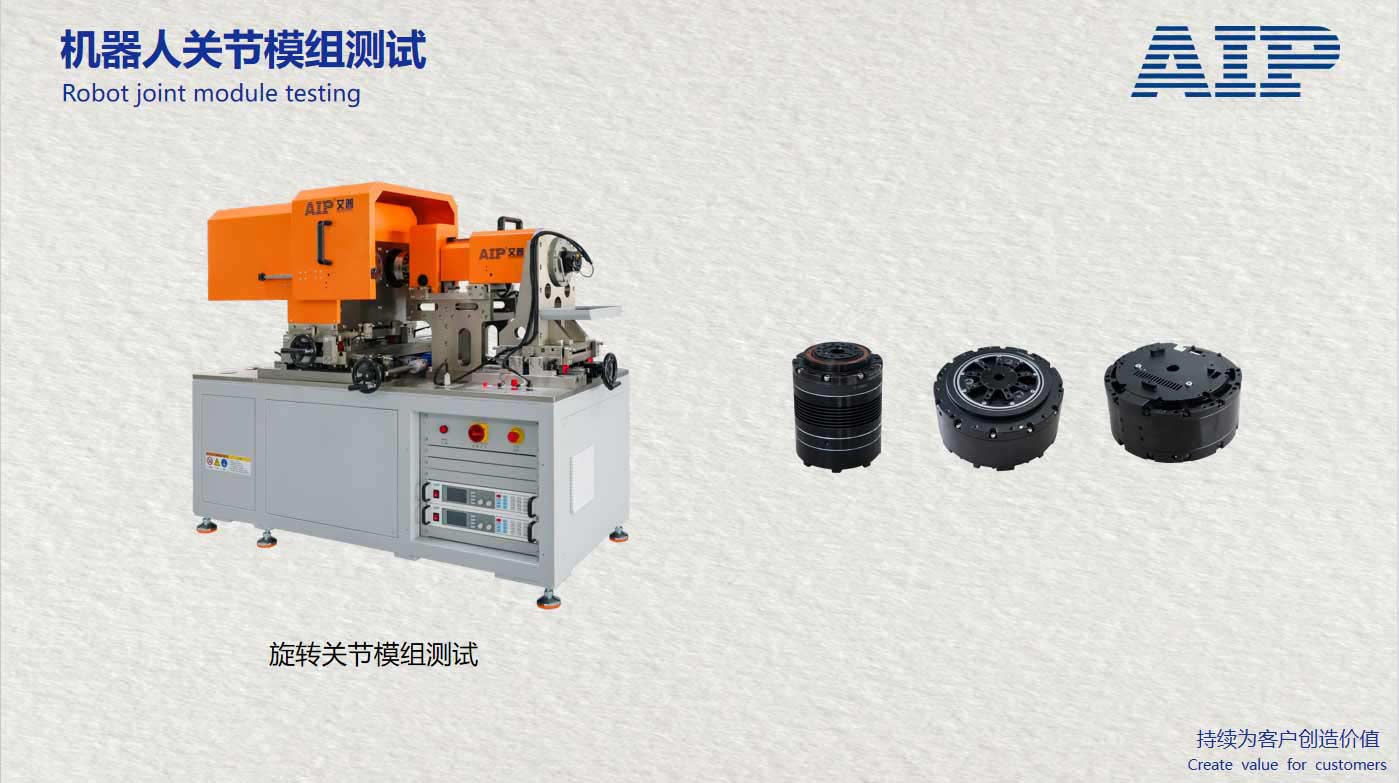

機器人旋轉關節模組測試系統

一、機器人旋轉關節模組測試系統功能特點

1、雙程加載：雙量程（500N·m/50N·m）智能適配，覆蓋全規格關節測試，確保測試數據的準確性與可靠性。

2、精準測量：角度精度1角秒，扭矩精度0.05%F.S，采集頻率≥10kHz，實現機械特性、電氣特性、控制特性同步檢測。

3、智能測控：模塊化架構、自動化率≥95%、兼容CANopen/EtherCAT等多種通訊協議。

4、專項測試：獨有位置/轉矩頻帶寬度、正負階躍響應、轉矩控制精度、伺服靜/動剛度測試等旋轉關節專項測試。

5、分析軟件：自研獨立的分析軟件，填補行業空白，一鍵式輸出測試報告，為關節模組的設計開發提供數據支撐。

6、柔性擴展：預留環境倉、振動測試等擴展接口，支持功能升級，保障設備長期適用性。

二、機器人旋轉關節模組測試系統優勢

1、一體化平臺：將多臺設備功能集成于一套平臺，通過快速換裝實現柔性化測試，大幅提升檢測效率與設備利用率。

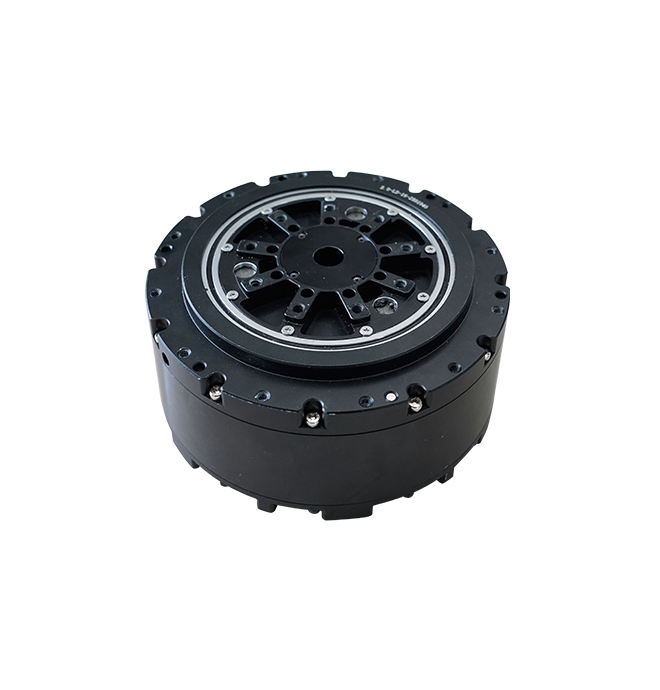

2、全品類測試：覆蓋旋轉、直線、指關節等全品類關節模組，滿足工業、人形、協作機器人及靈巧手等全場景測試需求。

3、寬量程設計：精準覆蓋從微型到大型關節的寬泛扭矩測試需求，確保測試的精準性與適應性。

4、誤差自動補償：內置摩擦力補償算法與高精度機械校正工裝，同軸度≤0.01mm/100mm。自動消除工裝系統誤差。

5、智能測試軟件：模塊化插件平臺，支持32項測試，自動化率≥95%。兼容CANopen、EtherCAT等多種通訊協議。

6、獨立分析軟件：自研分析軟件，集成階躍響應、頻帶寬度等核心算法，可一鍵生成報告，支持數據對比與設計仿真驗證。

7、三級監控保護：配備三級狀態監控與智能保護，覆蓋過載、通訊丟失、跟隨誤差、超溫等全維度保護，保障測試過程安全可靠。

8、模塊化擴展：預留環境倉、振動測試等擴展接口，支持功能升級，保障設備長期技術適用性。

三、機器人關節測試行業難題

1、痛點一：多臺設備拼湊才能覆蓋基本項目，反復裝夾導致誤差持續累積。

解決方案：該系統采用智能化、模塊化架構，將測試臺、電控系統、工控機深度集成，一次裝夾即可完成機械、電氣、控制等30余項的全性能測試，自動化率≥95%，兼容CANopen、EtherCAT等協議。

2、痛點二：關節模組扭矩跨度大，單一加載機構“小扭矩測不準、大扭矩測不了”。

解決方案：該系統配置雙加載機構，無需換機、無需拆裝，一套系統即可完成從精密小扭矩到強力大扭矩的全系列電機測試，最大扭矩可達500 N·m。

3、痛點三：精度不足，角度測量誤差大，且無法分辨細微扭矩波動。

解決方案：該系統角度測量精度高達1角秒（≈0.00028°），扭矩精度0.05%F.S.，采集頻率≥10kHz。高精度角度編碼器 + 高速FPGA采集卡協同工作，同步分析靜態定位誤差與動態跟蹤誤差。

4、痛點四：忽略真實溫度工況，效率隨溫升急劇衰減，熱管理成隱形瓶頸。

解決方案：通過效率測試模塊精準測量電機與驅動控制器效率，并借助熱電偶監測模塊，實時追蹤關節內部多點溫升趨勢，為熱管理優化提供數據支撐。同時預留環境倉、振動測試等柔性接口，支持模塊化功能擴展。

5、痛點五：僅輸出原始波形與數值，研發人員需手動處理、自行比對設計仿真結果。

解決方案：艾普自研獨立分析軟件，一鍵切換測試項目、一鍵輸出報告，從靜態和動態維度對結果進行計算分析，將實測性能與設計仿真進行量化比對。

四、必選艾普智能機器人旋轉關節測試系統理由

1、技術專業：公司是機器人旋轉關節國標起草單位，是首期人形機器人核心零部件標準驗證項目合作設備商；

2、頭部首選：公司與北京人形機器人、宇樹科技、小米、三花智控、新劍、拓普等機器人頭部企業深度合作；

3、實力雄厚：公司擁有一支專業100余人研發團隊，遠超同行業第二名；

4、公司規模：公司260余人，四大事業部，遠超同行業第二名；

5、管理規范：數字化管理，深度應用ERP系統，涵蓋銷售CRM系統、研發PDM系統、生產MES系統、倉庫WMS系統，建立了高效供應鏈體系及內部運營體系；

6、服務響應：7X24小時服務響應，15個全球服務中心，貼近一線提供及時專業服務。

選擇艾普就是選擇專業！

五、適用標準

1、GB/T 45865-2025 精密電驅動諧波齒輪模組通用技術規范

2、GB/T 45509-2025 工業機器人 動態穩定性試驗方法

3、GB/T 30819-2024 機器人用諧波齒輪減速器

4、GB/T 43200-2023 機器人一體化關節性能及試驗方法

5、GB/T 35089-2018 機器人用精密齒輪傳動裝置試驗方法

6、GB/T 36491-2018 機器人用擺線針輪行星齒輪傳動裝置通用技術條件

7、GB/T 40729-2021 精密齒輪傳動裝置疲勞壽命試驗方法

8、GB/T 39266-2020 工業機器人機械環境可靠性要求和測試方法

9、GB/T 40731-2021 精密減速器回差測試與評價方法

10、GB/T 43726-2024 無刷直流力矩電動機通用技術條件

11、GB/T 39553-2020 直流伺服電動機通用技術條件
